مقدمه :
دیوارهای برشی بتنی « ایستا جدار آرمه » یکی از عناصر کلیدی در مقاومت لرزه ای و پایداری جانبی سازه اند. بنابراین کنترل کیفیت جامع و چند مرحله ای در تمام مراحل طراحی و اجرا برای تضمین عملکرد مورد انتظار ضروری است.
خلاصه مراحل کنترل کیفیت :
- کنترل و باز بینی اسناد طراحی و مشخصات فنی ( مطابقت با مبحث نهم و آیین نامه 2800 ).
- بازرسی پیش از اجرا : موقعیت ، شمع و فونداسیون و تراز پایه.

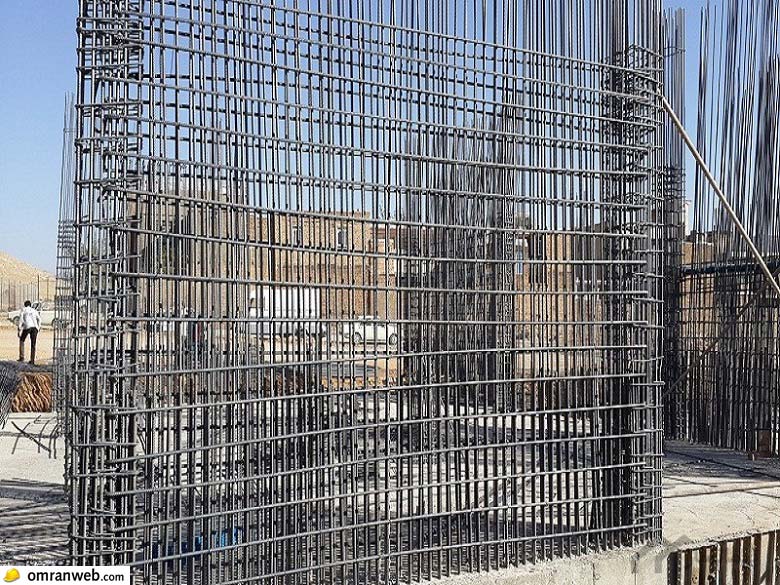

- کنترل آرما توربندی: اندازه ، توزیع، مهار و پوشش بتن.
- کنترل قالب بندی و آب بندی برای جلوگیری از نشت ملات.
- کنترل بتن ریزی : طرح اختلاط ، نمونه برداری ، آزمون مقاومت و عملآوری.
- آزمون های بعد از اجرا : آزمون های برگرفته نمونه ، آزمون های غیر مخرب و کنترل ابعادی.
اسناد ، مواد و قرارداد پیش از اجرا :
بررسی نقشه ها، جزئیات آرماتور و مشخصات مخلوط بتن براساس مبحث نهم و آییننامه ۲۸۰۰. ( تأکید بر جزئیات در محل اتصال دیوار با فونداسیون و تیر ها). و تایید صلاحیت پیمانکار و تست های کنترل ورودی مصالح ( فهرست آزمایش های سیمان ، شن و ماسه ، سنگدانه ).

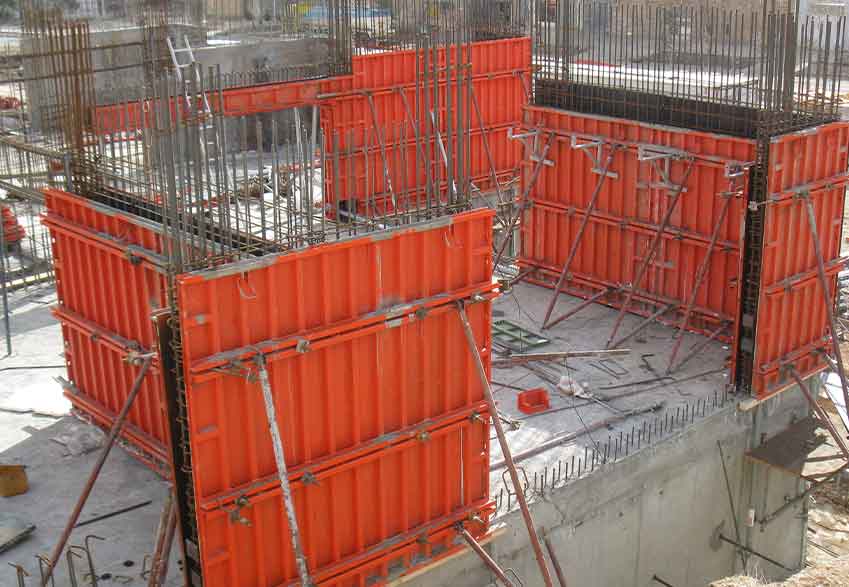

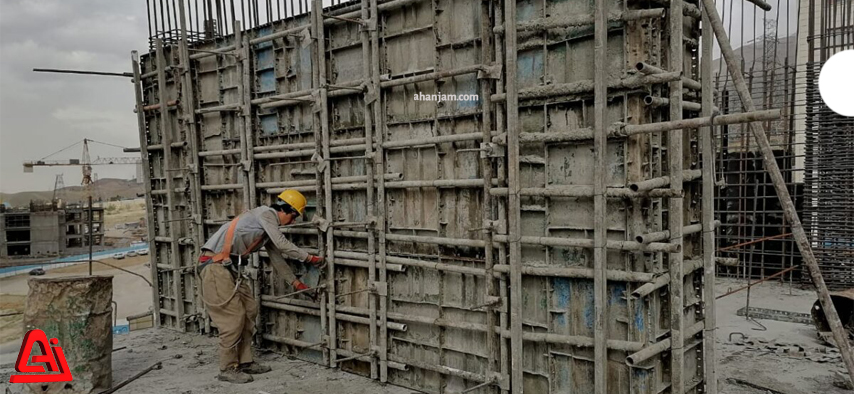

قالب بندی و آرما توربندی کنترل های کلیدی درجا :
اطمینان از هندسه و تراز قالب ، فضای پوشش آماتور ( Cover ) و مهار بندی قالب جهت تحمل فشار هیدرو استاتیک و لرزه ای. و برسی قید ها ، مهار بندی موقت و وجود فاصله گذارها برای حفظ وضعیت آرماتورها.
نکته عملی استفاده از چک لیست نظارت برای هر دیوار قبل از بتن ریزی.
بتن ریزی ، نمونه برداری و آزمونها :
رعایت زمان بندی اختلاط و انتقال بتن ، جلوگیری از جدا شدگی و افت اسلامپ در مسیر. نمونه برداری طبق استاندارد برای آزمون مقاومت فشاری 7، 28 روزه و.ثبت دما و شرایط عملآوری ، عملآوری مناسب برای دستیابی به مقاومت و چسبندگی مطلوب در دیوارها حیاتی است.

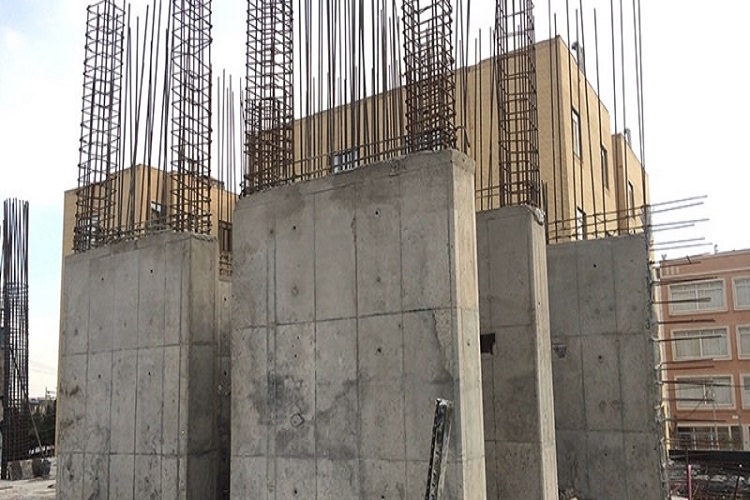

بعد از اجرای اولیه برداشت قالب ، کنترل هندسی و آزمون غیرمخرب :
بعد از زمان مجاز برداشت قالب ، کنترل ابعادی ، بررسی ترک های سطحی و انجام آزمون های غیر مخرب ( پالس اکو، اولتر اسونیک یا هال ) برای شناسایی معایب داخلی. و اگر نواقص یافت شد سناریوی ترمیم و تقویت با جزئیات مشخص و مستند تهیه شود.
فهرست نمونه ای چک لیست نظارت :
- تطابق نقشه ها با اجرا ، کنترل پوشش آرماتور ، فواصل و مهارها.
- وضعیت قالب ها ( تراز ، آب بندی ، مهار ).
- نتایج آزمون های اولیه ( اسلامپ ، وزن مخصوص ) و نتایج 7 و 28 روزه .
- مستند سازی عمل آوری ، شرایط آب وهوایی و تاریخ های کلیدی.
جمعبندی :
کنترل کیفیت چند مرحلهای در دیوار برشی بتنی باید از مرحله پیش از اجرا تا آزمون های پس از اجرا کامل و مستند انجام شود. رعایت مبحث نهم ، استاندارد ۲۸۰۰ و دستورالعمل های مرکز تحقیقات راه، مسکن و شهرسازی تضمین کننده عملکرد لرزه ای و عمر مفید سازه است. برنامه ریزی چک لیست ، نمونه برداری منظم و آزمون های غیر مخرب، ریسک های اجرایی را به طور قابل توجهی کاهش میدهد.
