مقدمه :

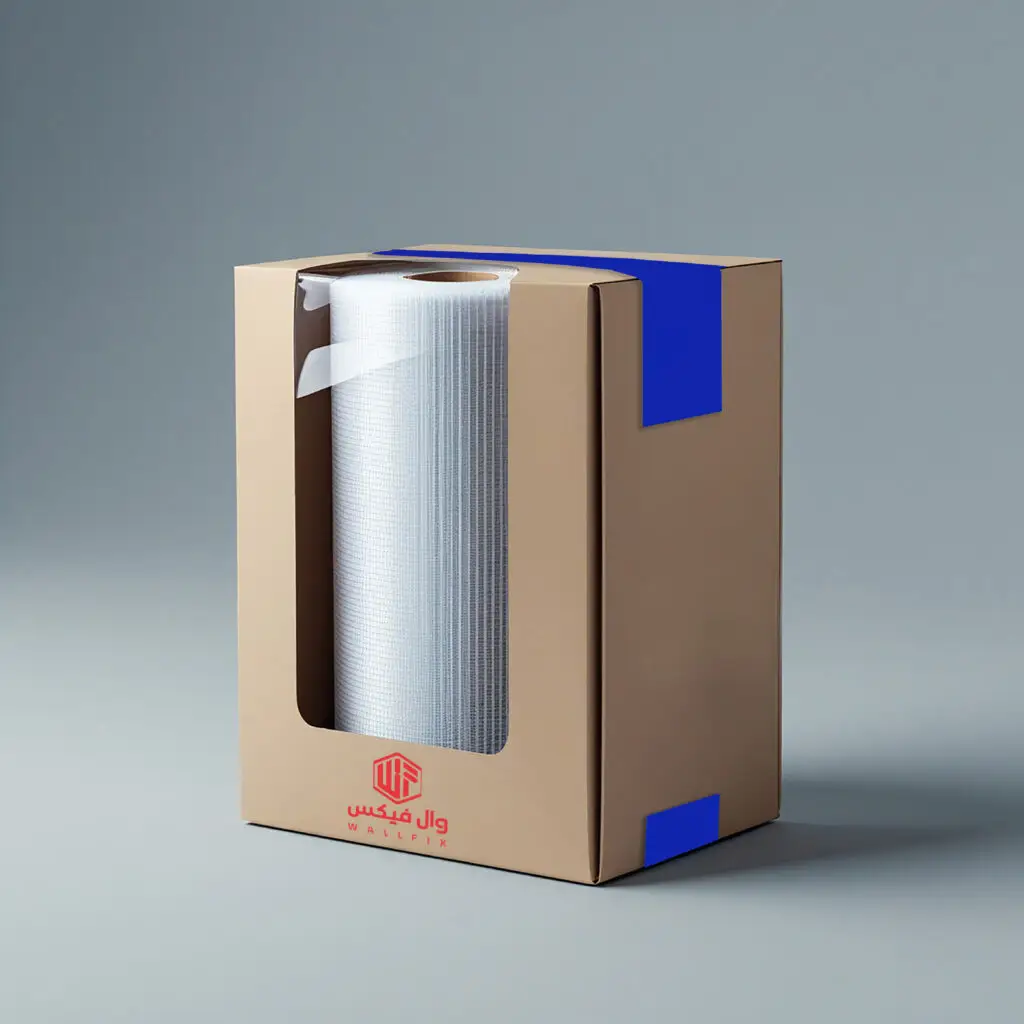

وال فیکس ( WallFix ) روش و راهکاری مدرن با هدف اتصال و جایگذاری پانل ها یا پوشش های نما با استفاده از بست و یراق های مکانیکی برای اجرای نمای ساختمان ها است. که با حذف ملات سنتی ، سرعت، ایمنی و قابلیت تعمیر را بهبود می بخشد. « شرکت ایستا جدار آرمه » با برند وال فیکس محصولاتی شامل توری ها و پروفیل ها های مرتبط ، برگه های فنی و کنترل کیفی را عرضه می کند. و بر رعایت ضوابط مهندسی و قیمت رقابتی تاکید دارد.
ساختار کلی سیستم وال فیکس :
سیستم وال فیکس از اجزای زیر تشکیل می شود:
سازه نگهدارنده :
پروفیل های آلومینیومی اکستروژن یا فولادی گالوانیزه که به دیوار یا سازه اصلی متصل می شوند. و نقش اصلی حمل بار پانل و انتقال بار به دیوار یا سازه اصلی را دارد.
یراق و بست های مکانیکی:
بست ها، براکت ها، اسپایدرها، رول پلاک ها و اتصالات پیچ دار که پانل ها را به زیر سازی متصل می کنند. و اتصال مکانیکی پانل ها را تامین می کنند. این یراق ها باید دارای پوشش، ضد خوردگی و تست های فنی معتبر باشند.
پانل نمایی :
پانل های نما نظیر سنگ، سرامیک، کامپوزیت، آجر خشک یا فایبر گلاس که روی زیر سازی نصب می شوند. انتخاب نوع پتانل از لحاظ وزن، جذب آب، ضخامت و دوام بسته به نوع پروژه و نما بسیار مهم است.
عایق و لایه میانی:
عایق حراراتی یا صوتی و در برخی مواقع لایه بخارگیر بین دیوار و سازه و پانل نصب می شود. که عملکرد کل سیستم را تحت تاثیر قرار می دهد.
در اجرای وال فیکس ترتیب نصب و کنترل کیفیت وطراحی دقیق اتصالات برای مقاومت و رفتار دینامیکی نما، حفظ فاصله مناسب بینن پانل و سازه. و رعایت جزئیات اجرایی در این سیستم اهمیت ویژه دارد.
مواد اولیه متدوال در وال فیکس :
در شرکت ایستا جدار آرمه، مواد اولیه که غالبا به کار می روند عبارتند از :

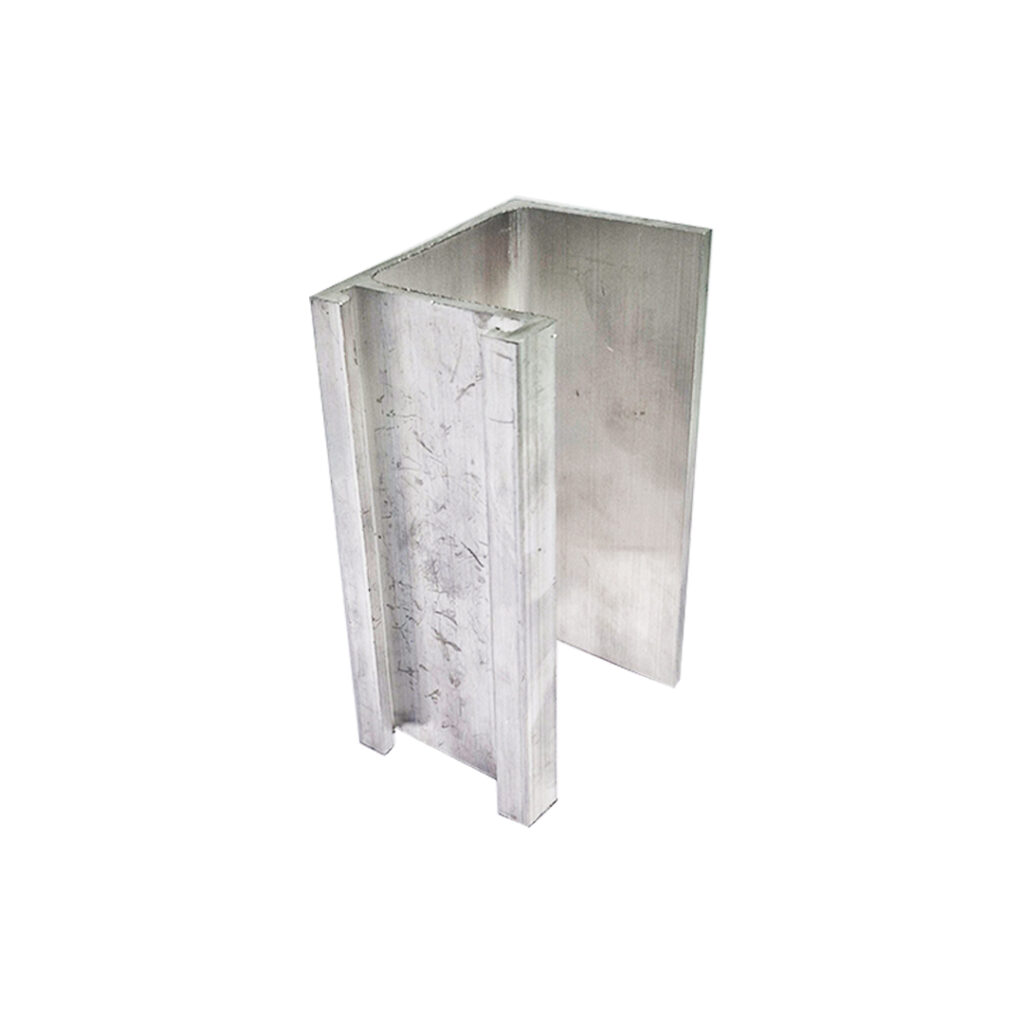

پروفیل ها :
آلومینیوم اکستروژن یا فولاد گالوانیزه. استفاده از آلومینیوم برای کاهش وزن، مقاومت سازی در برابر خوردگی، سبک سازی مناسب است.
یراق آلات :
فولاد کم آلیاژی یا استنلس استیل با پوشش مقاوم در برابر زنگ زدگی. که ضروری است برگه فنیو نتایج آزمایشگاهی داشته باشند.
پانل ها :
گروه صنعتی قطب نما:
کامپوزیت آلومینیومی، ورق های سه لایه با سطح صاف و وزن مقرون به صرفه برای نماهای مدرن.
سنگ های برش خورده برای نمای خشک سنگی با ضخامت مناسب، سوراخ پذیری کنترل شده.
اوژن باتیس :
پانل های فایبر گلاس یا صفحات مشابه که در برخی شرکت ها از جمله ایستا جدار آرمه عرضه می کنند. که در برخی پروژه ها کاربرد دارد.
عایق و لایه میانی:
پشم سنگ ، پلی استایرن، فوم های ساختمانی با ویژگی های عایق حراراتی و صوتی.
انتخاب صحیح مواد اولیه و تامین آنها از منابع مهتبر ، بخش مهمی از کیفیت سیستم و دوام آن را تعیین می کند.
مزایا و محدویت های سیستم :
مزایا :
- کاهش وزن مرده نما نسبت به سیستم هایملاتی و نماهای سنتی.
- سرعت بالاتر نصب و کاهش زمان پروژه.
- امکان سرویس، تعویض و بازسازی پانل ها با سهولت بیشتر.
- بهبود عایق حرارتی و صوتی به دلیل فاصله بین پانل و دیوار.
- ظاهر مدرن و یکپارچه نمای ساختمان.
محدودیت ها :
- نیاز به طراحی مهندسی دقیق برای اتصالات و زیر سازی.
- حساسیت نسبت به کیفیت یراقو اجرا؛ که اجرای اشتباه و ناصحیح می تواند باعث نفوذ آب، خوردگی، کاهش ایمنی یا سقوط پانل شود.
بنابراین کنترل کیفی برگه ها و آزمایشات ضروری است.
- هزینه اولیه نسبتا بالاتر از سیستم سنتی ( گرچه هزینه نگهداری کمتر است).
- در مقاطع ویژه مانند نماهای منحنی یا پیچیده ممکن است نیاز به اختصاصی سازی داشته باشد.

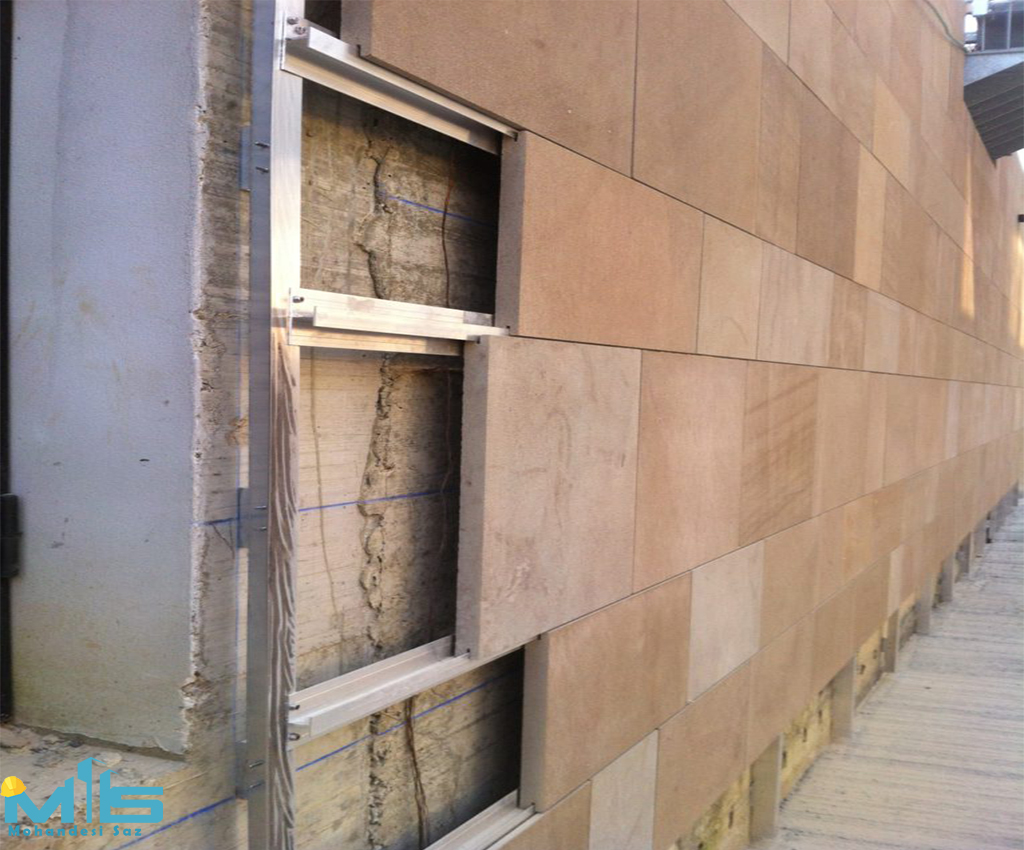

نکات اجرایی و کنترل کیفیت :
برای اجرای موفق سیستم وال فیکس، رعایت نکات زیر توصیه می شود:
- محاسبه و بررسی دقیق بار های مرده، نیروی باد، اثرات زلزله، انتخاب و طراحی براکت ها و پروفیل های متناسب با آن.
- اجراء و نصب نوار های آب بندی ومسیر های تخلیه مناسب آب پشت پانل برای جلوگیری از تجمع رطوبت و آسیب نما.
- استفاده از برگه های فنی معتبر یراق آلات و پانل ها، و نتایج آزمایشگاهی برای یراق و پانل.
- بازرسی منظم اتصالات، آچار کشی پیچ ها، تامین فاصله مناسب بین پانل و زیر سازی و انجام آزمون های کشش یا فشار روی اتصالات.
- انتخاب پیمانکار و نصب کننده دارای تجربه در سیستم نمای خشک، نظارت مهندس ناظر در محل نصب.
نقش وال پست و شبکه های تقویتی :
در برخی موارد ( مثلا دیوار هایی با نیاز تقویتی ) ، وال پست یا مش های تقویتی ( شبکه الیاف یا میله های تقویتی ) برای افزایش پایداری و پخش بار استفاده می شوند. این روش ها در کنار وال فیکس می توانند گزینه مناسبی برای افزایش عملکرد مقاوم سازی تکنوپل باشند.
جمع بندی :
سیستم وال فیکس در شرکت ایستا جدار آرمه با تکیه بر طراحی فنی دقیق و مهندسی، مواد اولیه با کیفیت و اجرای دقیق می تواند. نمایی سبک، مقاوم، مدرن و قابل سرویس کردن به ساختمان ها ارائه دهد. با این حال، تضمین دوام و عملکرد بلند مدت آن مستلزم کنترل کیفیت دقیق، انتخاب مصالح و یراق مناسب و اجرای استاندارد است. شرکت ایستا جدار آرمه با ارائه برگه های فنی و کنترل کیفیت راهکاری مطابق نیاز های پروژه های ارائه می دهد. اما تاکید اصلی باید بر طراحی اتثال ها و کنترل کیفیت در کارگاه و کارگاه نصب باشد.
